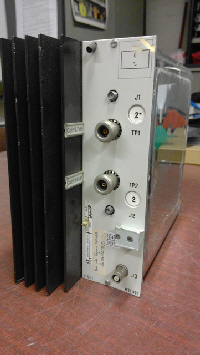

Ayant un certain nombre D’OL WET 401 de faisceau Hertzien

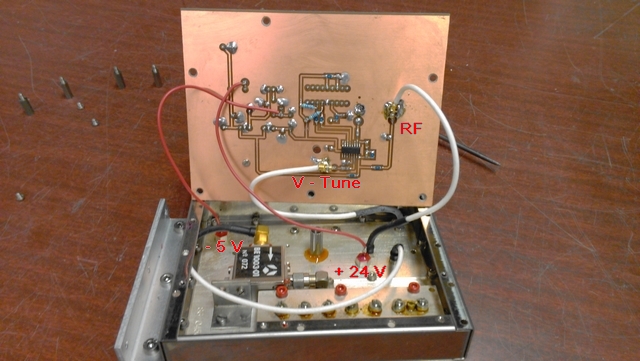

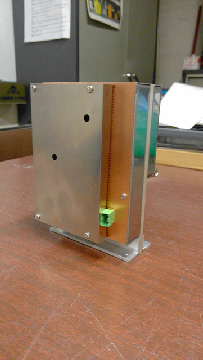

Je me suis attaqué a remplacer la carte d’asservissement par une carte PLL

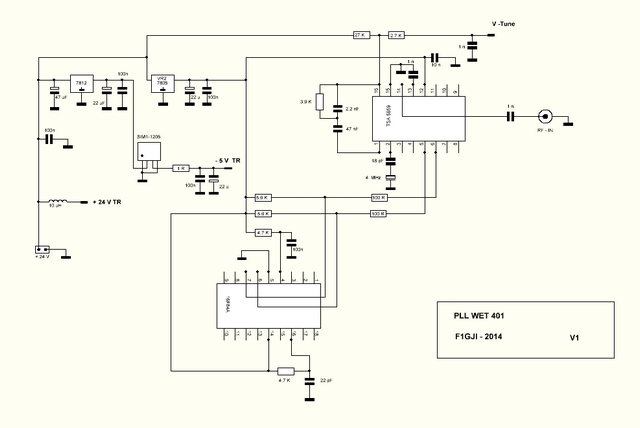

De ma confection a base d’un TSA 5059 pour la partie PLL et d’un PIC
16F84A pour la gestion du Bus I2c.

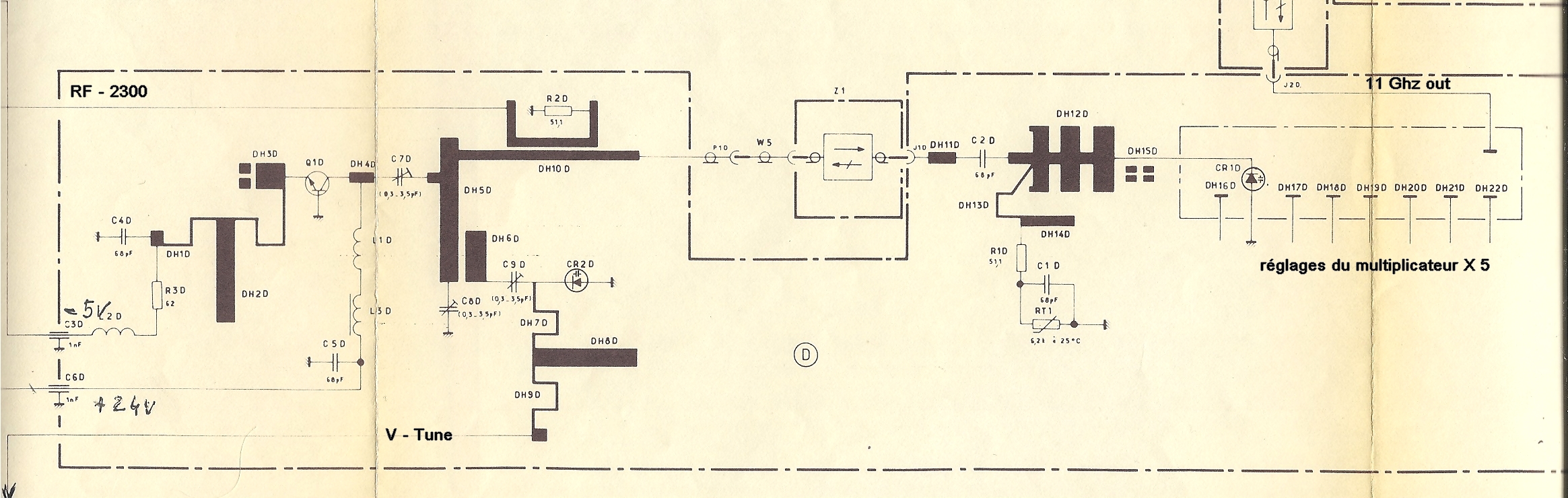

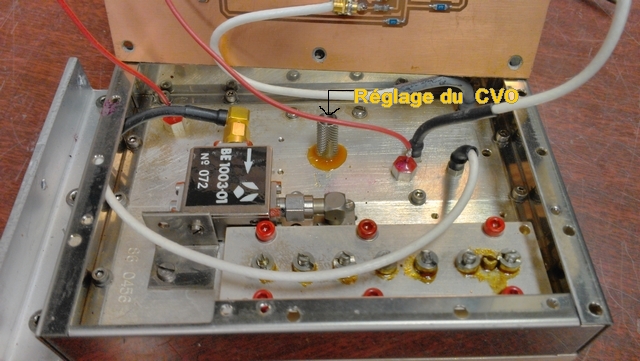

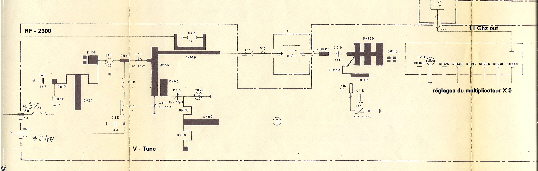

Le bloc est constitué par un oscillateur de puissance à 2300 Mhz puis suivie
D’un multiplicateur par 5, a la sortie ont obtiens un signal Hyper a 11 GHz
Dont le niveau de sortie est de + 16 Dbm.
Le montage est alimenté en +24 V
La carte fourni le – 5 V et le +24 V pour la partie RF et le +5 V pour le PLL et le PIC.
Vous trouverez ds le fichier .ZIP le dossier complet ainsi que le fichier source et ainsi que deux
.HEX pour le PIC 1 a 2337 Mhz x5 = 11685 (pour mélange par exemple 11685-1250) = 10435 Mhz
L’autre 2250 Mhz x 5 = 11250 (pour mélange par exemple avec un DIM2 11250-800) = 10450 Mhz
Merci a Daniel F6BUH pour son Aide au programme !
